Jak sprawdzić ciągłość przewodu multimetrem?
Test ciągłości pomaga znaleźć przerwany przewód, uszkodzoną ścieżkę lub niesprawny bezpiecznik. Pomiar wykonuje się przy całkowicie odłączonym obwodzie.
Przygotowanie do pomiaru
Wyłącz urządzenie, odłącz zasilanie i upewnij się, że na badanym przewodzie nie ma napięcia. Odłącz przynajmniej jeden koniec przewodu od reszty układu, aby równoległe ścieżki nie zafałszowały wyniku. Czerwony przewód włóż do gniazda V/Ω, czarny do COM.
Jak wykonać test?

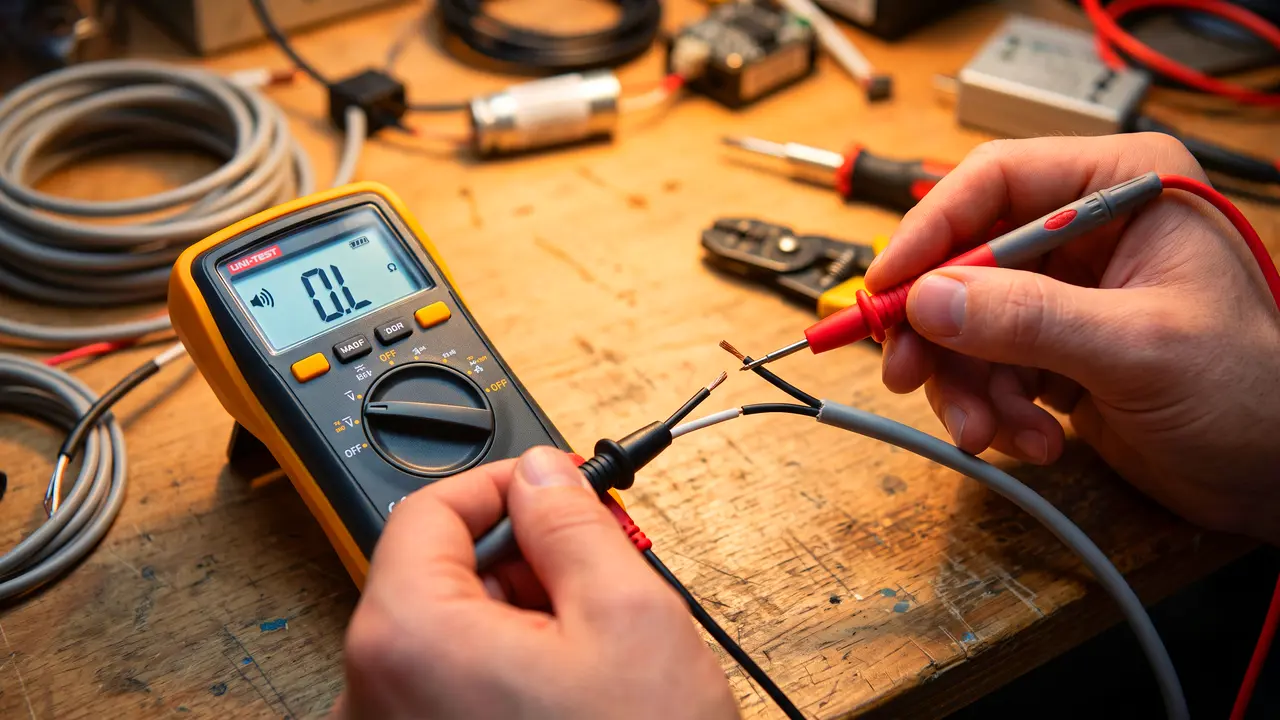

Ustaw symbol brzęczyka lub zakres najniższej rezystancji. Zewrzyj sondy — multimetr powinien pokazać wartość bliską 0 Ω i często wydać sygnał. Następnie dotknij sondami obu końców badanego przewodu. Niski, stabilny odczyt oznacza ciągłość, a OL, brak sygnału lub bardzo duża rezystancja wskazuje przerwę.
Typowe błędy
- wykonywanie testu na obwodzie pod napięciem;
- dotykanie palcami metalowych końców sond;
- testowanie przewodu bez odłączenia odbiornika;
- uznanie krótkiego sygnału za poprawny przy luźnym styku.
Po poruszeniu przewodem powtórz pomiar. Pomiar napięcia opisaliśmy w poradniku jak mierzyć napięcie multimetrem.
