Jak zmierzyć spadek napięcia na taśmie LED?
Spadek napięcia powoduje, że dalsza część taśmy LED świeci słabiej lub zmienia barwę. Pomiar w kilku punktach pozwala szybko ustalić, czy problemem jest długość odcinka, przewód czy połączenie.
Co dokładnie zmierzyć?

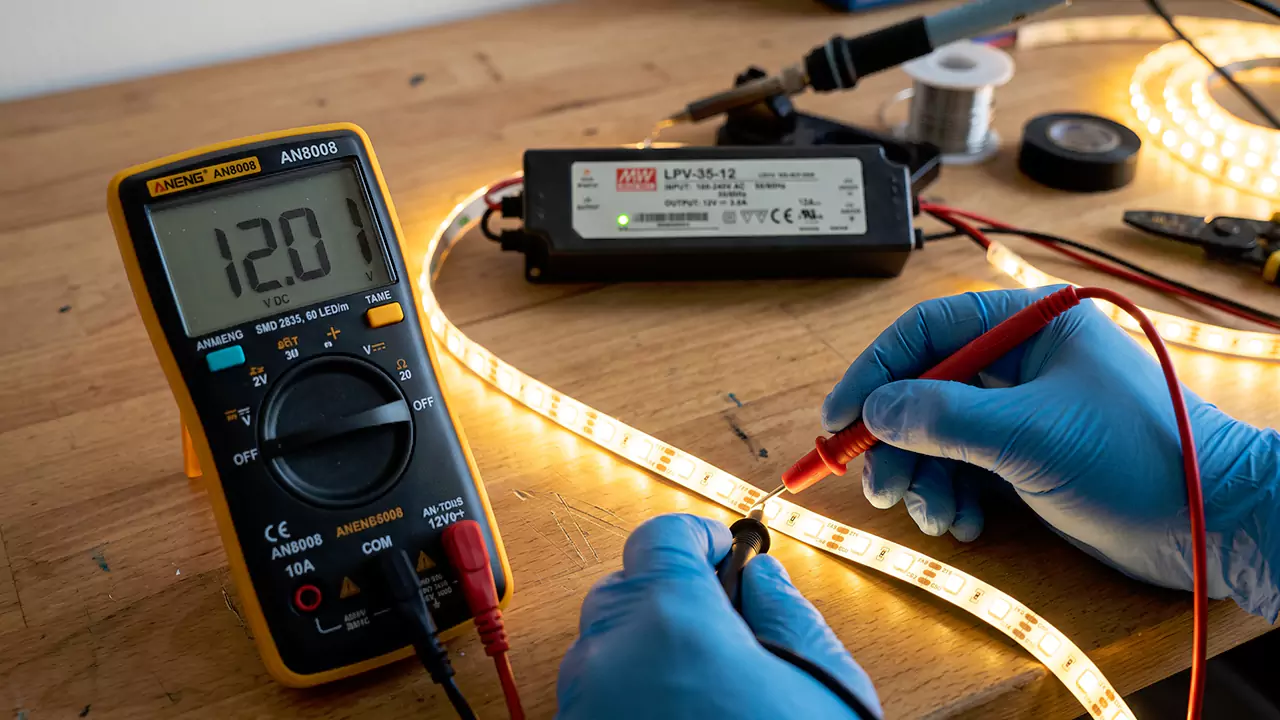

Ustaw multimetr na napięcie stałe DC, wybierz zakres obejmujący 12 V lub 24 V i sprawdź napięcie bezpośrednio na wyjściu zasilacza. Następnie zmierz napięcie między + i - na początku, w środku oraz na końcu taśmy. Pomiar wykonuj przy włączonej taśmie i typowym obciążeniu.
Jak interpretować wynik?
Porównaj wartości z napięciem znamionowym taśmy. Niewielka różnica może być normalna, ale wyraźny spadek między początkiem i końcem wskazuje na zbyt długi odcinek, za mały przekrój przewodu albo niewłaściwe punkty zasilania. Jeśli napięcie na zasilaczu mocno spada już bezpośrednio na jego zaciskach, sprawdź obciążenie i zapas mocy.
Jak ograniczyć spadek napięcia?
- skróć pojedynczy odcinek taśmy;
- doprowadź zasilanie równolegle do początku i końca lub kilku punktów;
- zwiększ przekrój przewodu na długiej trasie;
- popraw luźne złączki i skorodowane styki;
- sprawdź, czy zasilacz ma właściwe napięcie oraz zapas mocy.
Wstępny spadek na przewodzie oszacujesz w kalkulatorze spadku napięcia DC. Kalkulator nie uwzględnia jednak wszystkich parametrów samej taśmy, dlatego końcową ocenę wykonaj pomiarem.
